Общее описание автомобильного крана
Краны типа КС отличаются от пневмоколесных высокой транспортной скоростью 50—60 км/ч, повышенной проходимостью и маневренностью, а от автомобильных — лучшими грузовыми характеристиками при работе без выносных опор.
Стреловые самоходные краны на спецшасси автомобильного типа (длиннобазовые) применяют на монтажных и погрузочно-разгрузочных работах, особенно на рассредоточенных сборных объектах, при единичном монтаже тяжелых конструкций. Короткобазовые краны предназначены для монтажных и погрузочно-разгрузочных работ, в основном для монтажных операций внутри промышленных зданий, при устройстве подземной части зданий.
Краны грузоподъемностью 25—40 т
Кран КС-5473 грузоподъемностью 25 т — гидравлический с телескопической стрелой с приводом от дизеля шасси. Кран оборудован гидравлическими опорами, но может работать и без них с грузоподъемностью 8 т. Кран оснащен 25- и 5-тонными крюками механизмов основного и вспомогательного подъема.
Кран имеет трехсекционную телескопическую стрелу, изменяющую свою длину под грузом в соответствии с паспортной характеристикой крана. На конце третьей секции можно устанавливать неуправляемый гусек. На кране предусмотрено башенно-стреловое оборудование: стрела выводится в вертикальное положение и на ее конце закрепляется 15-метровый управляемый гусек. Для изменения его вылета предусматривается дополнительно лебедка.
На поворотной платформе смонтированы лебедки, механизм поворота, кабина управления и противовес. Крановыми механизмами управляют из кабины платформы, а передвижением — из кабины шасси.

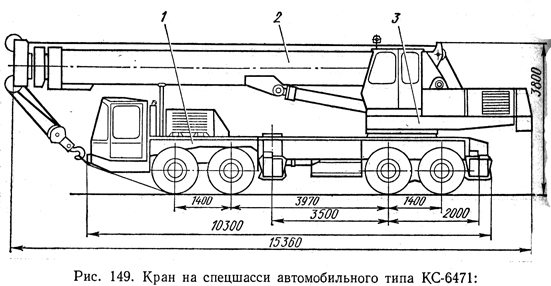

Рис. 149. Кран на спецшасси автомобильного типа КС-6471:
1 — ходовое устройство, 2 — телескопическая стрела, 3 — поворотная платформа
Ходовое устройство решено в виде трехосного спецшасси с двумя задними приводными осями и одной управляемой передней осью, оснащенных шинами 14,00—20. Привод шасси и гидромоторов механизмов кранов — от дизеля ЯМЭ-236.
КС-6471 — кран грузоподъемностью 40 т, состоит из поворотной части, рабочего оборудования и ходового устройства. Поворотная часть включает в себя раму, на которой монтируют стрелы грузовые (основного, вспомогательного подъема) и стреловые, лебедки, механизм поворота, масляный бак, кабину с постом управления, гидрооборудование и противовес.
Механизмы поворотной части приводятся в действие от индивидуальных гидродвигателей, которые получают питание от насосной установки с двигателем внутреннего сгорания.
Грузовая лебедка приводится в движение от гидродвигателя, соединенного с редуктором, смонтированным внутри барабана.
Лебедка снабжена роликом, который позволяет укладывать канат на барабане и предотвращать произвольное сматывание каната при опускании крюковой подвески на землю.
Лебедка вспомогательного подъема по конструкции аналогична главной и отличается только канатоемкостью.
Механизм подъема (опускания) стрелы состоит из двух гидроцилиндров двойного действия. Цилиндры оснащены обратными управляемыми клапанами, предотвращающими опускание стрелы при разрыве трубопроводов. Наклон стрелы изменяется от —2 до +87 .
Силовая установка состоит из двигателя внутреннего сгорания типа ЯМЭ-236, редуктора привода насосов и насосной группы, включающей три аксиально-поршневых насоса.
Рабочее оборудование включает в себя основную стрелу длинной 10,7 м, удлиняемую с помощью телескопических секций до 25 м.
1 — оттяжка, 2 — стрела, 3 — фиксатор, 4 — стойка, 5 — гусек, 6 — кабина шасси, 7 — двигатель, 8 — крюковая обойма, 9 — кабина управления
На стрелу длиной 25 м можно монтировать неуправляемый гусек длиной 8,5 м. Управляемые гуськи длиной 8,5; 15 и 20 м устанавливают на стрелы длиной 15; 20 и 25 м. При выведении основной стрелы в вертикальное положение оборудование может быть приравнено к башенно-стреловому.
Ходовое устройство крана (рис. 150) представляет собой самостоятельный четырехосный агрегат с двумя ведущими мостами с индивидуальными системами управления.
Две передние оси — управляемые, одинарные, имеют рессорную подвеску. Две приводные оси задней тележки сдвоенные с жесткой балансирной подвеской.
Шасси включает в себя две независимые пневматические тормозные системы, обеспечивающие крану надежное торможение при выходе из строя одной из них; предусмотрен дополнительный ручной стояночный тормоз. Разворот управляемых колес выполняется с помощью гидроусилителей, приводимых в действие от двух независимых насосов. Один приводится от двигателя, второй аварийный — от ведущего моста.
Выдвижение выносных опор — независимое и осуществляется от двух блоков гидрораспределителей, расположенных на каждой стороне шасси.
